作者：宋洋 專利代理人

近年來，越來越多的中國企業開始重視并實施在國外的知識產權保護。其中，產品的外觀設計由于可以在較短周期內獲得專利權的保護，且其內容更容易吸引消費者的眼球，因此中國企業外觀設計專利的海外申請量也處于大幅上升之中。

外觀設計圖片對于外觀設計專利申請的重要性不言而喻。美國與歐盟作為全球最大的兩個經濟體，均為中國企業進軍海外市場的主要目標國，兩者對于外觀設計申請的要求既有迥異之處，又有相互借鑒性，頗具探討意義。在此，筆者主要針對美國和歐盟這兩個國家/地區來談?wù)勂渫庥^設計申請的圖片準備及相關的申請策略。

【美國外觀設計申請文件及圖片審查要求】

美國外觀設計申請的申請文件包括外觀設計圖片（或照片）、權利要求書及外觀設計說明書（三者一般以PDF格式文件合并提交）；其中，外觀設計圖片應包括立體圖（展開圖）和六面視圖，六面視圖的尺寸比例必須一致；權利要求書聲明所請求的保護范圍，說明書給出各圖的描述以及相互之間的關系。

美國專利商標局（USPTO）對外觀設計申請的審查程序與發明專利申請基本一致，都需進行專利性實質審查，包括檢索相關分類下的現有設計來核查外觀設計的新穎性和非顯而易見性。除此之外，審查員對外觀設計圖片表示內容的清楚和完整性的要求相當嚴格，尤其在提交的圖片為線條型圖片的情況下，審查員會對線條所表示的產品形狀的細節部分的清晰度進行審查。外觀設計圖片在審查過程中可能被指出的問題包括：缺少特定角度的視圖、線條或者斷線不清楚、不同的線條交錯、產品立體感無法正確表示等等。

因此，美國外觀設計申請的圖片通常都需要進行清晰化和細化的制作。例如，在由產品設計圖轉換成遞交版的PDF格式線條圖的過程中，為確保線條對外觀設計產品形狀的正確闡示，線條清晰度和相關的線型選擇均是在制圖中需要考慮的關鍵因素。

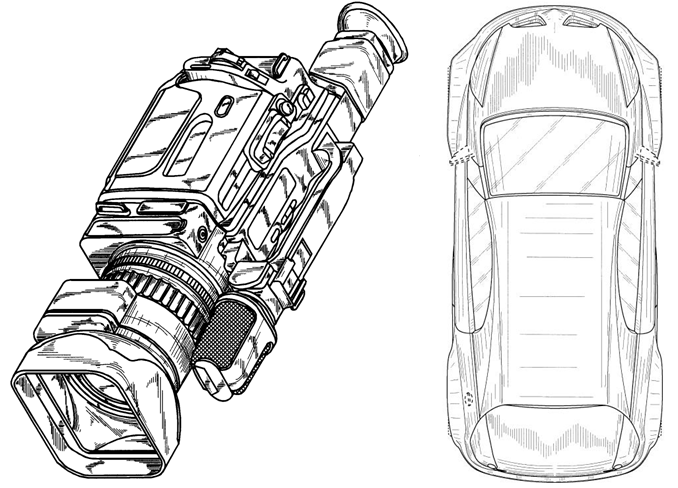

在制圖工作中，除了要在設計圖中合適地調整線寬和線型以符合上述審查的要求之外，在有利于外觀設計申請的審查和保護的原則下，可考慮依照美國的制圖規范，在視圖中適當加入陰影線和曲面過渡線來提高輪廓立體感和視圖可讀性。

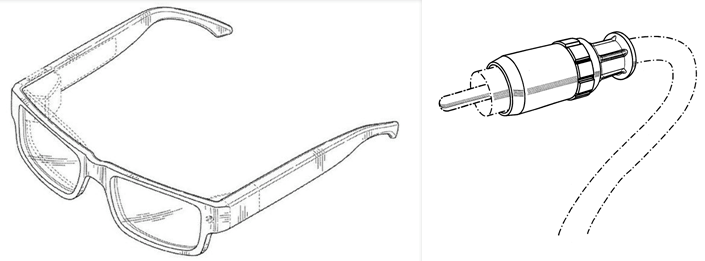

此外，還可考慮充分利用美國外觀專利體系中的“部分外觀設計”的概念來進一步拓展和增強外觀設計的保護，亦即，如外觀設計申請圖片中產品的某一部分的輪廓線或其它圖形元素為虛線或點劃線示出，則這一部分會被聲明為不請求保護的部分，同時也將不構成對該外觀設計保護范圍的限制。通過這種方式，在圖中以虛實線結合的方式來突出并保護核心設計部位/局部，將可能獲得更為有利的保護范圍。

此外，在實踐中，一件美國外觀設計專利申請中鮮少能包含多項設計（實施例），除非在同一件申請中包括的多項設計（實施例）之間“無專利性差異”（亦即，符合外觀設計的單一性要求）。即便如此，作為在遞交階段降低成本并且盡可能覆蓋更廣的范圍等方面的考量，可以考慮根據實際需求，使一件外觀申請中包含有多項產品變型設計。但同時還需注意的是，由于美國申請文件有頁數限制，在超出100頁的情況下，多出的頁數將收取超頁費用（每50頁以內收取200美元）。因此還可以在美國外觀申請的圖頁中通過布置多幅視圖來減少總頁數，降低不必要的支出。

【歐盟外觀設計申請文件及圖片審查要求】

與USPTO對外觀設計申請文件的要求不同的是，歐盟外觀設計（“共同體外觀設計”）要求每一件申請包括至少一項外觀設計，并允許在同一件申請中包含至多99項處于Locarno分類中同一大類下的外觀設計，針對每一項設計需要提交至少1張、最多7張JPG格式的圖片或照片；大體上，每一圖片文件不應超過5MB，大小不應超過17 cm×24 cm、2008×2835像素（數據僅供參考）。另外，歐盟外觀設計申請僅進行形式審查，主要審查內容為是否滿足遞交申請的形式要求（包括：圖片表示的內容是否符合外觀設計的定義，是否違背公序良俗），經審查符合要求的外觀設計申請，即進行注冊并公布，因此從申請到獲得權利的時間周期較短。

在原則上，歐盟外觀設計申請同樣要求圖片具有良好的質量以清楚地顯示所要保護的外觀設計的細節，但主要應由申請者自己承擔義務來確保這一點（歐盟的外觀設計形式審查中極少會質疑圖片的細節內容，這與美國的審查要求不同）；此外，圖片應當具有單一的背景，除顯示所要表達的外觀設計，不應顯示與外觀設計無關的內容。另一方面，與美國外觀設計申請類似的是，歐盟外觀專利體系中也可以利用由虛實線結合表示的“部分外觀設計”來進行產品的保護。因此，申請人在準備歐盟外觀設計申請的圖片時，同樣要考慮是請求保護某項產品的整體還是局部，并且可根據實際需求來考慮增加多種產品變型設計和多項擴展設計的可能性。

另外，在歐盟外觀設計申請的制圖工作中，如采用原始的線條設計圖來制作JPG遞交圖片，需注意以下問題：在將設計圖轉為JPG格式圖片時，較細的線寬雖能夠確保線條密集時的清晰度要求，但也會導致例如線條色淺、清晰度不足和圖形虛化的問題，使圖片質量較低。同時，歐盟外觀設計圖片因有上文所述的像素的限制而難以通過提高像素?cái)?shù)來保證足夠的清晰度。為克服此問題，可采取在圖形處理軟件中將同一線條圖層進行多次復制疊合的方式來制圖。如此即便線條較細，其顯示的色深和清晰度也能夠達到令人滿意的效果。

友情提示：以上信息僅供參考，實際作業中，請以美國專利商標局和歐盟知識產權局的最新信息及相關規定為準。

【結語】

上文主要談到利用產品設計圖來制作線條格式的圖片，但在實踐中，外觀設計申請也可通過渲染圖或照片來進行申請和保護。根據筆者的理解和實踐，“線條圖”與“渲染圖（或照片）”兩種圖片模式在外觀設計的表達上各有利弊，且有一定互補性。而在允許提交相似設計的情況下，可以考慮利用這兩種不同類型的圖形表現方式，通過將兩種圖片各自作為同一申請的相似設計進行提交，來更全面地表達產品的外觀設計。

最后，筆者還要補充說明的是，在海外外觀設計申請要求中國國內優先權的情況下，外觀設計圖片的制作需要以優先權圖片表示的內容為準。尤其是利用產品原始設計圖制作外觀申請遞交圖片的情況下，確保遞交圖片與優先權圖片兩者表示的內容的一致性，對于優先權的穩定無虞是至關重要的。此外，國內優先權文件本身的質量，亦是某種程度上決定海外外觀設計專利申請的順利與否的因素之一。

總體而言，一套理想的外觀設計圖片，不僅要確保全面、真實地反映所要求保護的產品，還應要具備良好的觀感并能夠清晰地凸顯所要保護的部分的特征，以期更好地服務于外觀設計的保護目的。
