作者：崔炳哲 合伙人、資深專利代理人

機械領域的專利申請文件的撰寫時，往往離不開附圖。要清楚地示出附圖并結合這些附圖闡釋技術方案，需要考慮兩個問題：一是如何給結構（如零件、部件、機構、單元等）取合適的技術名字，二是如何合理標注附圖標記。

通常，我們會先基于技術交底書中的技術說明和附圖，構思好所需要的所有附圖，例如斜視圖、主視圖、側視圖、局部放大圖、流程圖、框圖等；然后，對那些可能在說明書中提及的結構取合適的名字，并在附圖中以合適的附圖標記來示出，在標注附圖標記時應注意指示線的使用。

1．結構的命名

原則上，按照審查指南的規定，應當使用本專利所屬技術領域的技術術語。對于自然科學名詞， 國家有規定的（即全國科技名詞委規定的）， 應當采用統一的術語，國家沒有規定的，可以采用所屬技術領域約定俗成的術語（即行業術語），也可以采用鮮為人知或者最新出現的科技術語，或者直接使用外來語（中文音譯或意譯詞），但是其含義對所屬技術領域的技術人員來說必須是清楚的，不會造成理解錯誤；必要時可以采用自定義詞，在這種情況下，應當給出明確的定義或者說明。一般來說，不應當使用在所屬技術領域中具有基本含義的詞匯來表示其本意之外的其他含義，以免造成誤解和語義混亂。

以下講一講自定義詞。

自定義詞可以遵照以下原則：

首先，考慮功能性限定術語。例如，旋轉單元（機構、構件、部件）、按壓?jiǎn)卧C(jī)構、構件、部件）、升降單元（機構、構件、部件）等。這里，旋轉、按壓、升降就是功能性限定詞。

其次，考慮性能限定術語，例如，多孔性單元（機構、構件、部件）、彈性單元（機構、構件、部件）、撓性單元（機構、構件、部件）等。這里，多孔性、彈性、撓性就是性能限定詞。

最后，考慮形狀限定術語。例如，U形單元（機構、構件、部件）、圓形單元（機構、構件、部件）、環狀單元（機構、構件、部件）等。這里，U形、圓形、環狀就是形狀限定詞。

需要說明的是，功能性限定術語多出現權利要求中，此時應當確認該功能性限定是否得到說明書的支持，為此需要在具體實施方式中記載可以實現該功能的適當數量的例子。還有，采用形狀限定術語時，應當考慮除了該形狀之外還有沒有其他形狀也可以獲得相同功能。即使一時想不到，也不要忘記在說明書中提到“本發明不限定于該形狀，可獲得該形狀所帶來的效果的其他形狀同樣可以適用”等之類的描述。

2． 附圖標記的標注

在專利申請文件中，附圖標記的標注也不是隨意的，應當遵循有助于理解結構關系的原則進行標注，合理的標注對結構的理解可以起到事半功倍的效果，這里暫稱之為關系標注法。

例如，某裝置包括A、B兩個部分，這里對A部分用附圖標記2，B部分用附圖標記4。

A部分包括A1、A2、A3三個子部分，這里對A1部分用附圖標記21，A2部分用附圖標記22，A3部分用附圖標記23。

B部分包括B1、B2、B3三個子部分，這里對B1部分用附圖標記41，B2部分用附圖標記42，B3部分用附圖標記43。

A1子部分又包括A11、A12、A13三個子部分，那么可以將A11子部分用附圖標記211、A12子部分用附圖標注212、A13子部分標注213。

B1子部分又包括B11、B12、B13三個子部分，那么可以將B11子部分用附圖標記411、B12子部分用附圖標記412、B13子部分用附圖標記413。

從上述標注方式很容易一眼就可以看出，附圖標記2、21、211表示的結構之間，以及用附圖標記4、41、411表示結構之間的所屬關系。

總的原則是，即使不看說明書的具體文字說明，僅憑附圖標記的標注就可以輕松分清此結構與彼結構之間的所屬關系。

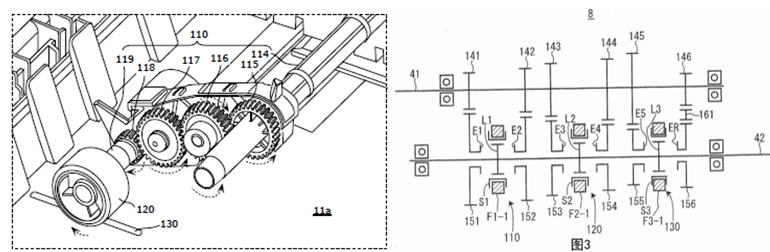

除了附圖標記外，指示線的畫法也有講究的。以上述的某裝置包括三級結構的情況為例，此時，對A部分結構可以采用“2”（2數字下方帶有下劃線）的方式表示(可以減少指示線數量)，或者比通常的附圖標記大一號且黑體（“2”）的方式表示。然后，對第二級結構，可以考慮用帶箭頭的指示線（或者用大括號）指示，而對三級結構，使用通常的指示線指示。需要指出的是，指示線越短越好（即附圖標記盡量挨著所指結構標注），避免對正常結構的理解帶來障礙，指示線與指示線不能交叉。以下兩幅圖供大家參考。
